LED手電筒是家庭常用產品，市場大，但現在的LED手電筒已不再采用干電池供電方式，而是采用鋰離子電池供電，為了充電方便，其輸入電極多裸露在外，很容易出現電極短、反接路情況，一旦出現上述情況，會產生強大電流，使鋰離子電池因過放電而損壞、嚴重的會發熱變形報廢、或爆炸產生安全威脅等災難性故障。

　　為此，必須設計鋰離子電池充電回路的過流、過溫保護電路，做好電路保護設計已成為設計師們必須考慮的問題。（相關閱讀：鋰離子電池de過充保護方案）

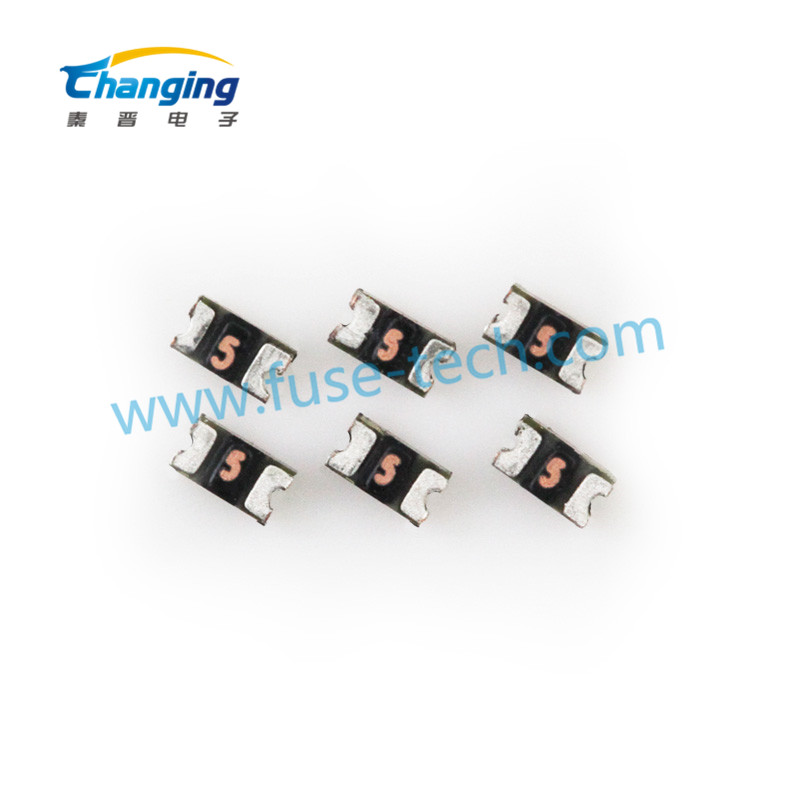

　　在眾多的保護電路中，我們發現應用PPTC自恢復保險絲做過溫、過流保護是最經濟實用的方法，只需要一個過流保護器元件即可為此過溫、過流保護，無返修服務，成本最低。

　　將PPTC自恢復保險絲元件串聯到鋰離子電池到充電器正極連線上，正常情況PPTC是低電阻，當有異常大電流通過或遇高溫時，PPTC突變?yōu)楦唠娮瑁韵拗齐娐返碾娏鳎_到保護目的，電路正常后，PPTC自動恢復到低電阻狀態正常工作。這種方案已通過多年的應用驗證，沒有出現過問題，能對鋰離子電池及其充電器的短路和反接以及超溫后提供很好的提前保護作用。
