貼片式保險絲擁有者小體積的優勢，在電路板設計中備受熱捧，占用的板子空間小，多數應用于小電流回路中起過流保護。



    貼片式保險絲實現過流保護的設計原理：



　　標準的熔斷保險絲是密封在陶瓷或玻璃管內的金屬線，管內填充了空氣或沙粒。而貼片式保險絲采用了完全不同的技術原理，大多數貼片式保險絲看起來像標準的貼片式器件，使用單層或多層陶瓷襯底。

　　以前的一些設計采用類似于印刷電路板的環氧玻璃纖維襯底。在單層襯底頂部或多層襯底中間的基本熔體是一種高導電率的材料，例如銅、金或銅錫、銀鈀合金。



        這些復合材料能提高保險絲耐受涌入電流的能力，但也會因受熱應力的影響而降低穩定性，導致在多個涌流周期后出現不正確斷開的概率增加。



　　根據襯底類型的不同，熔體可采用激光微調的厚膜沉積物或化學刻蝕的金屬層，達到所期望的性能參數，還可使用粘合金線。



　　由于外形和厚度已經確定，因此在遭受過壓且電流達到一定等級時，熔體會在確定的時間內熔斷。



　　要讓貼片式器件完成這個功能層的作用，必須對熔體進行保護，使其免受環境條件的影響。



　　在單層貼片式保險絲中，熔體的表面通常都包覆著一層漆或環氧樹脂。多層貼片式保險絲熔體的襯底層本身就有保護作用。



　　由于貼片式保險絲的額定電流可達到7A~8A，因此它們需要低阻值的SMD觸點。

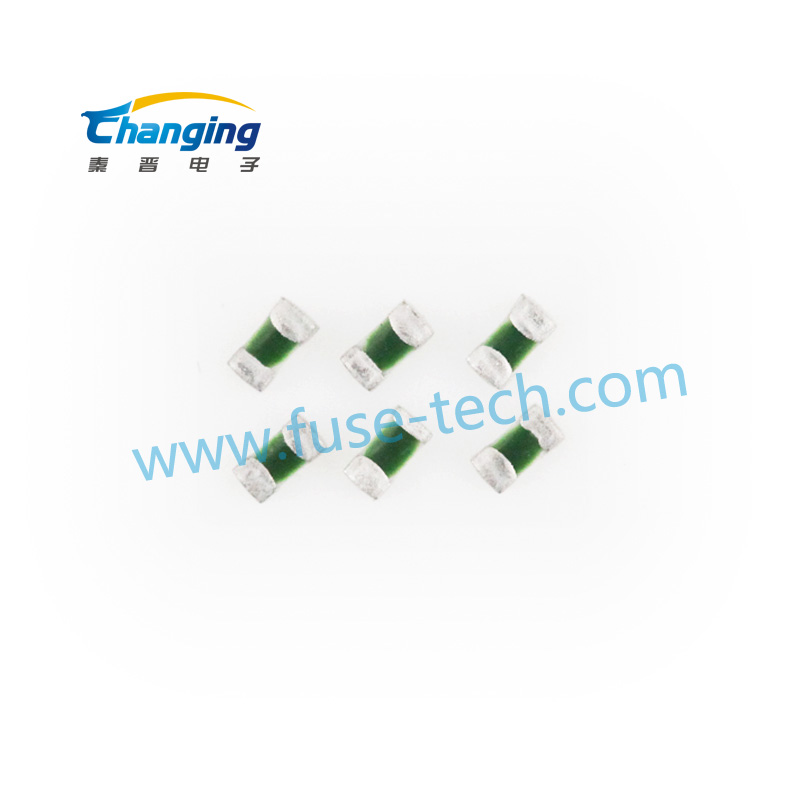

（一次性貼片式保險絲）





    貼片式保險絲實現過流保護關鍵性能參數：



　　保險絲的熔斷時間與熔體和環境之間的熱阻有關，這取決于熔體、襯底、密封和端子的參數，也和印刷電路板的布局有關。



　　因此斷開時間，還有保護的有效性，既取決于制造技術，也和產品設計有關。如果熔體和環境之間的熱阻過低，可能會沒有足夠的能量熔化熔體。



　　這樣在過載電流等于兩倍額定電流時，保險絲在120s內無法切斷過載電流。



貼片式保險絲實現過流保護主要在于其穩定性和可重復性：



　　實際上，精度、可重復性和穩定性這些熔斷特性主要取決于熔體的設計和所采用的制造技術。了解這兩個因素的影響，就抓住了給指定應用挑選最佳貼片式保險絲的核心。



　　熔斷特性的穩定性與元器件的設計密切相關，而其可重復性主要依賴于穩定性和貼片式保險絲制造技術的精密度。



　　穩定性如何反應熔斷參數呢？貼片式保險絲的電阻是決定熔斷特性的參數。



　　由于在過載條件下施加的能量與電阻值成正比，保險絲的電阻越大，就熔斷得越快；相反，減小電阻值將會延長熔斷時間。



　　厚膜電阻的使用經驗表明，短時過載、焊接熱等熱應力和脈沖應力會使阻值發生漂移。



　　這些在貼片式保險絲里發生的現象將會改變保險絲的特性，進而縮短熔斷時間。



　　雖然熔體使用了幾種不同的材料，例如銅錫合金，可以達到高水平的I2T，但在持續的熱應力之后，熔體對斷開時間的縮短是非常敏感的。



　　這是由于應力會導致熔體組成材料的遷移，如圖2所示，該圖顯示了在施加脈沖負載應力之后，銅錫合金正在發生遷移的情況。



根據功率負載的量級和持續時間不同，此類保險絲會改變?nèi)蹟嗵匦裕铀偃蹟鄷r間。



　　采用一些保持貼片式保險絲阻值穩定的技術，可以防止熔斷特性的類似漂移。



　　在設計階段，電子工程師會碰到熔斷特性大幅變化的情況。一般來說，貼片式保險絲是低阻值的電阻，其阻值只有幾歐姆。如上所述，熔融特性與電阻值有關。



　　如果電阻值的變化范圍很大，熔融特性也就相應地有很大變化。由于這種可能發生的變化，貼片式保險絲在碰到正常的涌流時就斷開，或是相反，在過載情況下，應該斷開時卻不斷開，這種最糟糕的情形是工程師必須避免的。
